Augstspiediena ventilatori
Produkta pārskats
Rūpnieciskie augstspiediena centrbēdzes pūtēji un ventilatori ir izstrādāti tā, lai pārvarētu augstu sistēmas pretestību sarežģītos kanālu tīklos, filtrēšanas sistēmās un pneimatiskajās transportēšanas līnijās. Šīs ierīces ir īpaši izstrādātas nepārtrauktai-darbai prasīgās rūpnieciskās vidēs, un tās nodrošina stabilu spiediena veidošanos bez pārsprieguma. Katrs industriālais augstspiediena -ventilators ir pielāgots noteiktiem darba punktiem, izmantojot atpakaļ-izliektas vai radiālas lāpstiņas, nodrošinot optimālu aerodinamisko efektivitāti un mehānisko izturību mainīgos slodzes apstākļos.
-
![6-30 Augstspiediena procesa gaisa centrbēdzes ventilators]()
6-30 Augstspiediena procesa gaisa centrbēdzes ventilators6-30 augsta spiediena-centrbēdzes ventilators ir paredzēts rūpnieciskiem gaisa procesiem, kur nepieciešams augstāks spiediens ar mērenu gaisa plūsmu.Vairāk
Sērija ir piemērota pneimatiskajai... -
![Augstspiediena sadegšanas ventilators]()
Augstspiediena sadegšanas ventilatorsŠis rūpnieciskais centrbēdzes ventilators ir izstrādāts tā, lai nodrošinātu augstu statisko spiedienu, kas nepieciešams piespiedu -vilces sadegšanas sistēmām, un tas pārvar pretestību blīvajās...Vairāk -

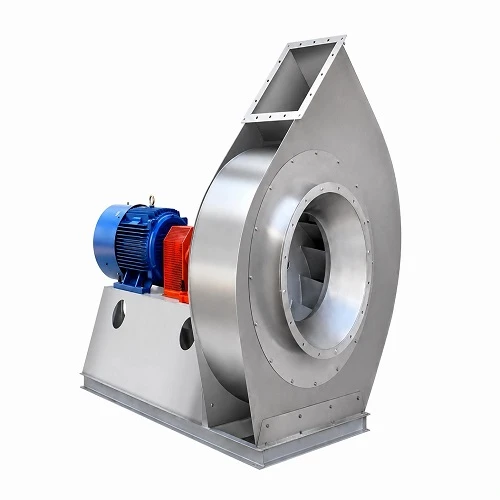

![Augstspiediena putekļu savākšanas ventilators]()
Augstspiediena putekļu savākšanas ventilatorsLieljaudas-centrbēdzes ventilators, kas izstrādāts augstas-pretestības rūpnieciskai gaisa filtrēšanai un pneimatiskām transportēšanas sistēmām. Izstrādāts, lai pārvarētu nopietnus spiediena...Vairāk -
![Augstspiediena izplūdes ventilators]()
Augstspiediena izplūdes ventilatorsLieljaudas-centrbēdzes un augstspiediena pūtēji, kas izstrādāti rūpnieciskai ventilācijai, putekļu savākšanai un pneimatiskām transportēšanas sistēmām, kurām nepieciešama augsta statiskā spiediena...Vairāk -

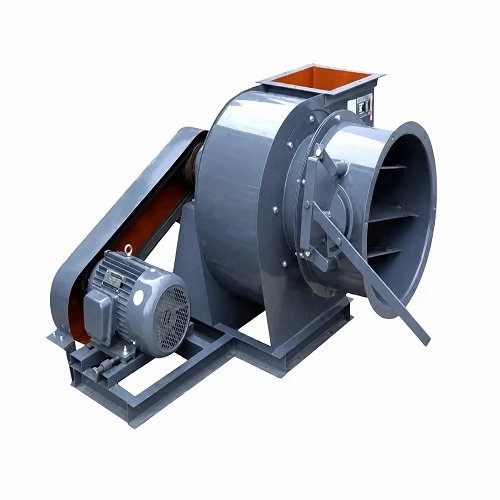

![Lieljaudas augstspiediena ventilators]()
Lieljaudas augstspiediena ventilatorsLieljaudas augstspiediena rūpnieciskais ventilators ir paredzēts rūpnieciskām darbībām, kurās nepieciešams augsts statiskais spiediens, lai pārvarētu sistēmisko pretestību sarežģītos kanālu...Vairāk -
![Rūpnieciskais augstspiediena ventilators]()
Rūpnieciskais augstspiediena ventilatorsRūpniecisko augstspiediena centrbēdzes ventilatoru sērija ir izstrādāta prasīgiem rūpnieciskiem procesiem, kuros ir nepieciešams intensīvs statiskais spiediens, lai pārvarētu nopietnu sistēmas...Vairāk -
![Augstspiediena centrbēdzes ventilators]()
Augstspiediena centrbēdzes ventilatorsAugstspiediena centrbēdzes ventilatori ir lielas -jaudas gaisa-kustības ierīces, kas izstrādātas tā, lai pārvarētu augstu sistēmas pretestību sarežģītos rūpnieciskos cauruļvados un procesu cilpās.Vairāk
Augsta statiskā spiediena spēja:Rada konsekventas spiediena attiecības, kas piemērotas gariem kanāliem, ciklonu separatoriem un blīvai -fāzei, lielas slodzes{1}}materiālu transportēšanai.
Stingrs konstrukcijas korpuss:Metināts smagais-oglekļa tērauda vai nerūsējošā tērauda korpuss, kas pastiprināts ar strukturālām ribām, lai novērstu vibrāciju un korpusa locīšanu augsta diferenciālā spiediena apstākļos.
Precizitātes{0}}līdzsvaroti lāpstiņi:Dinamiski līdzsvarots atbilstoši ISO 1940 Grade 2.5 standartiem, samazinot gultņu slodzi un pagarinot mehānisko kalpošanas laiku.
Siltuma vadība:Ir pieejami integrēti vārpstas dzesēšanas diski vai augstas -temperatūras blīvējuma aprīkojums procesa gāzu temperatūrai līdz 350 grādiem.
Konfigurējamas izlādes orientācijas:Rotējamās korpusa konfigurācijas nodrošina standarta 45 grādu soli, lai tie atbilstu esošajiem iekārtu izkārtojumiem un kanālu izlīdzinājumiem.
Tehniskās specifikācijas un lejupielādes
|
Parametrs |
Standarta diapazons / specifikācija |
|
Gaisa tilpums (Q) |
1,000 - 120,000 m3/h |
|
Kopējais statiskais spiediens (Ps) |
Līdz 12 000 Pa |
|
Darba temperatūra |
-20 grādiem līdz +350 grādiem |
|
Darbrata materiāls |
Q235B oglekļa tērauds, nodilumizturīgs-tērauds, 304/316L nerūsējošais tērauds |
|
Braukšanas izkārtojums |
1. izkārtojums (tiešs), 3. izkārtojums (siksnas piedziņa), 8. izkārtojums (savienots) |
|
Motora specifikācijas |
IEC IE3/IE4 efektivitāte, IP55, TEFC, 380V/415V/690V, 50Hz/60Hz |
|
Akustiskā apstrāde |
Izvēles ieplūdes/izplūdes trokšņa slāpētāji un akustiskās izolācijas apvalki |
Darba princips
Kinētiskā enerģija tiek nodota ienākošajai gaisa vai gāzes plūsmai, izmantojot lielu{0}}ātrumā rotējošu rūpniecisko centrbēdzes ventilatora lāpstiņriteni. Kad gaiss iekļūst lāpstiņriteņa cilpā, centrbēdzes spēks paātrina gāzi radiāli uz āru ritināšanas korpusā. Eļļas apvalks pārvērš šo lielo ātrumu statiskā spiedienā pirms gaisa izvadīšanas pakārtotajā kanālu tīklā.
Strukturālā asambleja
Korpuss:Nepārtraukti metinātas oglekļa vai nerūsējošā tērauda plāksnes, strukturāli nostiprinātas, lai izturētu iekšējo statisko spiedienu līdz 15 000 Pa bez konstrukcijas noguruma.
Vārpsta:Kalts 40 Cr leģētais tērauds, precīzi-apstrādāts, pārbaudīts ar ultraskaņu, lai noteiktu iekšējos defektus, un slīpēts līdz stingrām gultņu piemērotības pielaidēm.
Gultņi:Lieljaudas-sfēriskie rullīšu vai spilvenu bloku gultņi (SKF, FAG vai līdzvērtīgi), kuru gultņu kalpošanas laiks L10h pārsniedz 100 000 stundas pie nominālās slodzes.
Vārpstas blīvējums:Labirinta blīves vai blīvslēga blīves ir paredzētas, lai novērstu gāzes noplūdi augsta spiediena vai bīstamu gāzu gadījumos.
Lietojumprogrammas
Pneimatiskā transportēšana
Plastmasas granulu, skaidu, graudu un sauso pulveru transportēšana pa slēgtiem{0}}ciklu cauruļvadu tīkliem, izmantojot lieljaudas-rūpnieciskos augstspiediena pūtējus.
Rūpnieciskā sadedzināšana
Primārās un sekundārās sadegšanas gaisa piegāde rūpnieciskajiem katliem, rotācijas krāsnīm un termiskajiem oksidētājiem.
Putekļu savākšana un filtrēšana
Liela -apjoma daļiņu-piekrauta gaisa izvilkšana caur maisu novietnēm, elektrostatiskajiem nogulsnētājiem un daudz-ciklonu skruberiem.
Žāvēšanas un dzesēšanas process
Nodrošina liela{0}}ātruma gaisa plūsmas nepārtrauktai metāla lokšņu dzesēšanai, tekstilizstrādājumu žāvēšanai un ķīmiskai granulu dehidratācijai.
Pieejamās opcijas
Nodiluma aizsardzība
Volframa karbīda termiski izsmidzināms pārklājums vai nomaināmas Hardox nodiluma uzlikas, kas piemetinātas pie lāpstiņriteņa lāpstiņām abrazīvu materiālu apstrādei.
Izturība pret koroziju
Pilnībā skābes{0}}izturīga nerūsējošā tērauda konstrukcija (304, 316L, 2205 Duplex) un specializēti epoksīda vai PTFE aizsargpārklājumi.
Spark{0}}izturīga konstrukcija
AMCA B tipa dzirksteļu{0}}izturīgs dizains, kurā izmantoti alumīnija vai bronzas ieplūdes gredzeni sprādzienbīstamām vai uzliesmojošām gāzēm (pieejamas ar ATEX saderīgas konfigurācijas).
Diska pakotnes
Pilnīgi komplekti, tostarp motors, mainīgas frekvences piedziņa (VFD), vibrācijas sensori, temperatūras uzraudzības PT100 zondes un drošības aizsargi.
Ražošana un kvalitāte
Plākšņu griešana un formēšana:CNC lāzergriešana un automatizēta hidrauliskā plākšņu locīšana nodrošina precīzu izmēru konsekvenci uz ritināšanas korpusiem un asmeņu profiliem.
Metināšanas standarti:Visas konstrukcijas un spiedienu{0}}noturošās šuves, ko veic sertificēti metinātāji saskaņā ar AWS D1.1 standartiem, izmantojot ekranēta metāla loka (SMAW) vai gāzes metāla loka (GMAW) procesus.
Dinamiskā balansēšana:Katram pabeigtajam rūpnieciskā ventilatora lāpstiņritenim pirms galīgās montāžas tiek veikta automatizēta vairāku{0}}plakņu dinamiskā balansēšana datorizētās balansēšanas iekārtās.
Kvalitātes pārbaude:Stingra rūpnīcas pārbaude ietver izmēru pārbaudi, nesagraujošo testēšanu (NDT) kritiskām metinātām šuvēm, elektriskās izolācijas pretestības pārbaudes un 2-stundu pilna ātruma mehāniskās darbības testu, lai pārbaudītu vibrācijas ātrumu un gultņu temperatūras stabilizāciju.
Pieprasīt cenas piedāvājumu
Lai saņemtu tehnisko piedāvājumu un veiktspējas līkni savam pieteikumam, norādiet šādus parametrus:
Nepieciešamais gaisa daudzums (m3/h vai CFM)
Nepieciešamais statiskais spiediens (Pa vai in.wg.)
Gāzes vide un temperatūra ( grāds )
Apkārtējās vides apstākļi un augstums
Elektrības padeve (spriegums/frekvence/fāze)
