Y4-68 sērija / katla izraisīta iegrime

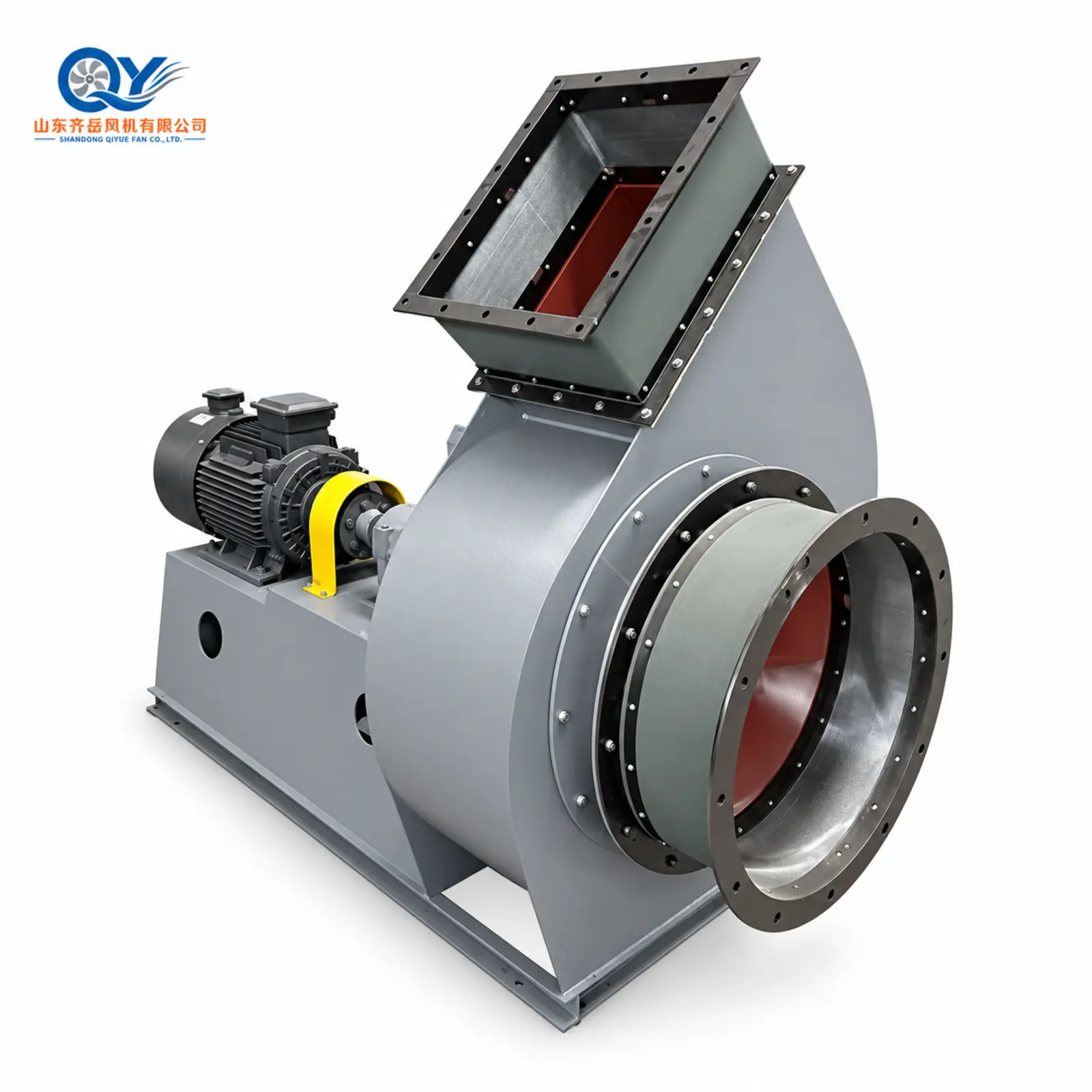

Y4-68 katla centrbēdzes ventilators
Centrbēdzes vilces ventilators katla dūmvadu{0}}gāzu nosūkšanai, krāsns izplūdes sistēmai un rūpnieciskās karstās{1}}gāzes ventilācijas sistēmām. Izvēle balstās uz gaisa plūsmu, spiedienu, gāzes temperatūru, putekļu stāvokli, motora jaudu, rotāciju un izplūdes izvadu izvietojumu.
Nē. 8–16 14,978–155,627 m³/h 422–4728 Pa
GAISA PLŪSMA
14,978–155,627 m³/h
KOPĒJAIS SPIEDIENS
422–4728 Pa
MOTORA JAUDA
5,5–250 kW
GĀZES TEMPERATŪRA
Mazāks par vai vienāds ar 250 grādiem
Y4-68 sērija
Tehniskais indekss
01Pārskats 02Būvniecība 03Performance 04Dūmgāzes 05Sakārtojums 06Lietojumprogrammas 07Izlase 08Resursi 09FAQ
Ātri fakti
Nē. 8–16
D-Ierakstiet disku
Dūmgāzu nodeva
Gāze Mazāka vai vienāda ar 250 grādiem
Nepieciešama putekļu kontrole
D-Ierakstiet disku
Dūmgāzu nodeva
Gāze Mazāka vai vienāda ar 250 grādiem
Nepieciešama putekļu kontrole
01 / Inženierzinātņu pārskats
Dūmvadu{0}}gāzu nosūkšana katlu radītajām velkmes sistēmām
Y4-68 ir centrbēdzes vilces ventilators, kas paredzēts katla dūmgāzu-izvadīšanai un rūpnieciskām izplūdes gāzēm. Tas darbojas sadegšanas procesa pakārtotajā pusē, izvadot dūmgāzes caur katlu, cauruļvadiem un gāzes attīrīšanas iekārtām.
Salīdzinot ar G4-68 piespiedu vilkmes ventilatoru, Y4-68 ir jāizvēlas, īpašu uzmanību pievēršot gāzes temperatūrai, putekļu slodzei un sistēmas pretestībai. Publicētais uzziņu pakalpojums pieļauj dūmgāzu temperatūru līdz 250 grādiem.
Y4-68=izraisīts melnraksts
Katla dūmgāzu-izvadīšanai izmantojiet Y4-68. Tīra gaisa sadegšanas padevei izmantojiet G4-68 piespiedu vilkmes sēriju.
02 / Būvniecība
D-Tipa apkures katla ventilatora konstrukcija
01
Darbrats
Atpakaļ-slīpa gaisa spārnu lāpstiņas konstrukcija stabilai centrbēdzes darbībai.
02
Volute apvalks
Metināts tērauda korpuss dūmgāzu- savākšanai un spiediena pārveidošanai.
03
Ieplūde
Racionalizēta saplūstoša ieplūde kontrolētai iekļūšanai lāpstiņritenī.
04
Ieplūdes amortizators
Regulējamu ieplūdes ierīci var izmantot gaisa plūsmas kontrolei.
05
D-Ierakstiet disku
Ventilatora vārpsta un motors savienoti ar elastīgu savienojumu.
03 / Veiktspējas dati
Y4-68 Atsauces veiktspēja
Atsauces vērtības sākotnējai modeļu salīdzināšanai. Gala ventilatora izvēle ir jāpārbauda attiecībā pret faktisko dūmgāzu-temperatūru, putekļu slodzi un sistēmas pretestību.
IZMĒRS
RPM
GAISA PLŪSMA m³/h
SPIEDIENS Pa
MOTORS
SPĒKS
Nr.8D
1450
15,889–29,038
1,540–1,059
Y160L-4
15 kW
Nr.9D
1450
22,623–41,345
1,952–1,344
Y180L / Y200L
22–30 kW
960
14,978–27,374
853–589
Y160M-6
7,5 kW
Nr.10D
1450
31,033–56,715
2,413–1,658
Y225M-4
45 kW
960
20,546–37,549
1,059–726
Y180L-6
15 kW
730
15,623–28,553
608–422
Y160M2-8
5,5 kW
Nr.11.2D
1450
43,599–79,681
3,021–2,080
Y250S-4
75 kW
960
28,866–52,754
1,324–912
Y200L2-6
22 kW
730
21,950–40,115
765–530
Y180L-8
11 kW
Nr.12.5D
1450
60,611–110,772
3,767–2,590
Y315S / Y315M
110–132 kW
960
40,129–73,339
1,648–1,138
Y250M-6
37 kW
730
30,515–55,768
952–657
Y225S-8
18,5 kW
Nr.14D
1450
85,154–155,627
4,728–3,247
Y355M2-4
250 kW
960
56,378–103,036
2,070–1,422
Y315S-6
75 kW
730
42,871–78,350
1,197–824
Y250M-8
30 kW
Nr.16D
960
84,156–153,803
2,708–1,854
Y315L1/L2-6
110–132 kW
730
63,994–116,954
1,560–1,079
Y315S-8
55 kW
580
50,844–92,922
991–677
Y315S-10
45 kW
Publicētie Y4-68 veiktspējas dati aptver Nr.8–16 konfigurācijas. Galīgajā modeļa izvēlē ir jāņem vērā faktiskais dūmgāzu blīvums, temperatūra, putekļu koncentrācija un sistēmas pretestība.
04 / Dūmgāzu nosacījumi
Temperatūra un putekļi tieši ietekmē ventilatora izvēli
Gāzes temperatūra
Publicētais atsauces maksimālais leņķis ir 250 grādi.
Putekļu ielāde
Putekļu koncentrācija jāsamazina, pirms dūmgāzes nonāk ventilatorā.
Putekļu savācējs
Publicētās sērijas vadlīnijās ir ieteikta putekļu -noņemšanas ierīce, kuras efektivitāte ir vismaz 85%.
Gāzes sastāvs
Apstipriniet korozīvās sastāvdaļas, mitrumu un citus procesa piesārņotājus.
05 / Rotācija un izkārtojums
Pirms pasūtīšanas apstipriniet rotāciju un izplūdes vietu
Rotācija
Rotācija pa kreisi-vai pa labi-, skatoties no motora puses.
Izplūdes leņķi
0 grādi / 45 grādi / 90 grādi / 135 grādi / 180 grādi / 225 grādi
Braukt
D-tipa izkārtojums ar elastīgo savienojumu.
06 / Lietojumprogramma Fit
Tipiski Y4-68 izraisīti melnraksti
Krāsns izplūde
Inducēta izplūde rūpnieciskajām krāsnīm un sadedzināšanas sistēmām.
Putekļu savākšanas izplūde
Izplūdes gāze aiz piemērota gāzes{0}}tīrīšanas aprīkojuma, ja darba apstākļi atbilst.
Process Izplūdes
Rūpnieciskā karstās{0}}gāzes ieguve Y4-68 darbības diapazonā.
07 / Pirms atlases
Nepieciešamā informācija Y4-68 atlasei
01
Gaisa plūsma
Nepieciešamais dūmgāzu-apjoms m³/h.
02
Spiediens
Nepieciešamais sistēmas spiediens/pretestība.
03
Gāzes temperatūra
Normāla un maksimālā dūmgāzu-temperatūra.
04
Putekļu stāvoklis
Putekļu koncentrācijas un augšpuses putekļu{0}}noņemšanas aprīkojums.
05
Rotācija un izeja
Nepieciešamais griešanās un izlādes virziens.
06
Elektriskās
Sprieguma, frekvences, fāzes un motora prasības.
Sistēmas pretestība nav zināma?
Nosūtiet katla jaudu, kanālu izkārtojumu, informāciju par putekļu savācēju, skursteņa datus un pieejamos darbības parametrus.Izlasiet inženierzinātņu rokasgrāmatu →
08 / Tehniskās atsauces
Saistītie inženiertehniskie ceļveži
GAISA PLŪSMA UN SPIEDIENS
Rūpnieciskā ventilatora gaisa plūsmas un spiediena skaidrojums →ROTĀCIJA UN IZEJA
Ventilatora rotācijas un izplūdes leņķa vadotne →Produkta ceļš
Piespiedu iegrime vai ierosinātā iegrime?
G4-68 katla centrbēdzes piespiedu vilkmes ventilators
Katla sadegšanas-gaisa un tīrā-gaisa padevei.
Katla izraisītā vilkmes sistēma
Izprotiet inducēto-vilces ventilatora darbību visā katla dūmvadu-gāzu sistēmā.
Katli un augstas{0}}temperatūras ventilatori
Pārlūkojiet citas katlu un paaugstinātas{0}}temperatūras ventilatoru konfigurācijas.
09 / FAQ
Y4-68 uzmetuma fanu jautājumi
Kam lieto Y4-68?
Y4-68 ir paredzēts galvenokārt katla izraisītas -velves un dūmgāzu nosūkšanas darbiem.
Kāda ir atšķirība starp G4-68 un Y4-68?
G4-68 nodrošina tīru sadegšanas gaisu kā piespiedu vilkmes ventilatoru. Y4-68 izvelk katla dūmgāzes kā inducētu vilces ventilatoru.
Kādu dūmgāzu{0}}temperatūru var izturēt Y4-68?
Publicētās sērijas vadlīnijās ir norādīta maksimālā dūmgāzu{0}}temperatūra 250 grādi.
Vai Y4-68 ir nepieciešams putekļu savācējs?
Lai samazinātu ventilatora nodilumu un uzlabotu kalpošanas laiku, publicētajos norādījumos ir ieteikts augšējais putekļu -noņemšanas aprīkojums, kura efektivitāte ir vismaz 85%.
Kāds ir Y4-68 gaisa plūsmas diapazons?
Publicētie atsauces dati aptver aptuveni 14 978 līdz 155 627 m³/h atkarībā no ventilatora izmēra, ātruma un motora konfigurācijas.
Vai motora spriegumu un frekvenci var pielāgot?
Motora izvēli var pārskatīt atbilstoši sprieguma, frekvences, fāzes un galamērķa{0}}tirgus projekta prasībām.
Y4-68 Atlases pieprasījums
Nosūtiet dūmvadu{0}}gāzes nodokli. Mēs pārskatām ventilatoru.
Gaisa plūsma · Spiediens · Gāzes temperatūra · Putekļu stāvoklis · Rotācija · Izplūdes leņķis · Spriegums · Frekvence
